Domáca vodáreň s frekvenčným meničom AQUA ALADINO 85 E/16 s 30m káblom

Podrobný popis

Komplet s meničom AQUA ALADINO 85 E/16 - kompletná domáca vodáreň s kvalitným frekvenčným meničom od značky ELECTROIL - ARCHIMEDE

Pracovný bod  Qopt.= 70 l/min pri  H= 65 m,

                                Qmax= 85 l/min, Hmax= 100 m

Využiteľné pre zdroj vody :

• úzky vrt ( Ø110mm a menej) hĺbka do 40m

Odporúčané účely,  použitie na :

• malá stredne veľká závlaha
• veľká závlaha
• zásobovanie víkendovej chaty, aj s malou závlahou
• domácnosť aj s malou závlahou
• dom, domácnosť aj závlaha

Popis :

Inovatívne  riešenie  komfortnej  a  automatickej prevádzky ponorného čerpadla s reguláciou na  konštantný  tlak. Univerzálne riešenie, ktoré je schopné sa výkonom prispôsobiť potrebám. Navyše  dokáže  indikovať rôzne stavy (aj poruchy) a  tak  uľahčiť  nastavenie  a  prevádzku  zariadenia.

Výhody :

Konštantný tlak Vám zabezpečí lepšie fungovanie spotrebičov. Znížením otáčok elektromotora pri nižšom odbere vody šetrí elektrickú energiu. Menič vám zabezpečí kompletnú motorovú ochranu proti prepätiu, podpätiu, preťaženiu a prehriatiu, ochráni Vaše čerpadlo pred behom na sucho a tým zabráni poškodeniu elektromotora a hydrauliky = šetrí Vaše peniaze. Frekvenčný menič rozbieha čerpadlo pozvoľna na plné otáčky tzv. mäkký štart a tým šetrí elektromotor a zabraňuje tlakovým rázom. Prevádzkovanie čerpadla na nižších otáčkach pomocou frekvenčného meniča predlžuje životnosť čerpacieho agregátu.

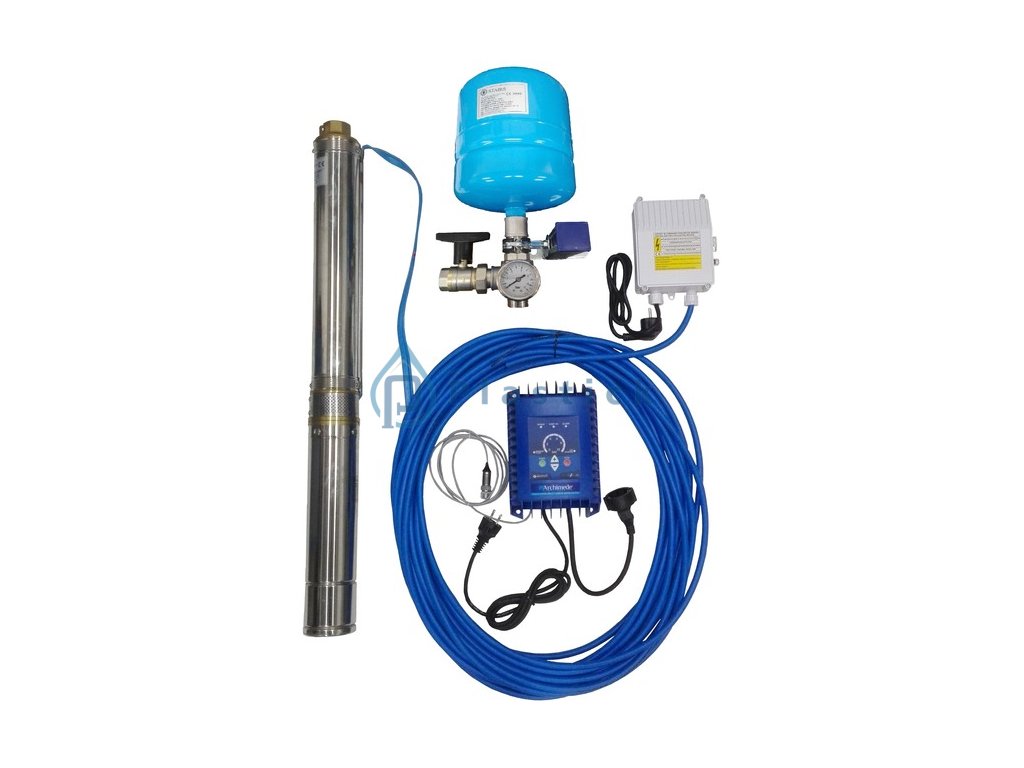

BALENIE OBSAHUJE

• Ponorné čerpadlo 3,5" AQUANAUT 85 E/16 230V; 1,1kW s voliteľným káblom  (V prípade potreby vieme dodať  kábel s inej dĺžky. Priemer kábla sa so stúpajúcou dĺžkou a výkonom zväčšuje.)
• Frekvenčný menič ARCHIMEDE IMMP1,1W 1,1kW 1x230V max.9A pre čerpadlo
• Výtlačný rad armatúr SET6 X 1" s tlakovou nádobou. Modifikovaný výtlačný rad armatúr s tlakovou nádobou, ktorý umožňuje inštaláciu v akomkoľvek smere vďaka použitiu dvoch šróbení, pomocou ktorých sa ventil a tlakomer vždy dá natočiť do potrebnej polohy. Je možná horizontálna aj vertikálna inštalácia.

VLASTNOSTI

Čerpadlo: 85 E/16

• Priemer čerpadla  85mm
• Prostredie pH 6,5-8
• Maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 50g/m³ (150g/m³ krátkodobo)
• Maximálna hĺbka ponoru 100m
• Pracovná poloha vertikálna (horizontálnu konzultovať)

Motor: 3.5" asynchrónnym olejom plnený 3.5SD

• Prevedenie 230V, 50Hz s kondenzátorovou skrinkou
• Tolerancia napätia: +10% -10%
• Dĺžka kábla 20m, ukončený zástrčkou
• Max. počet štartov za hodinu: 20 (neplatí pri použití frekvenčného meniča)
• Max. teplota vody: 35^o C
• Rýchlosť obtekania vody: 0,2 m/s

Frekvenčný menič ARCHIMEDE IMMP1,1W

• Maximálny výkon čerpadla 1,1kW
• Napájacie napätie 230V
• Výstupné napätie 230V
• Frekvencia napájania 50-60Hz
• Výstupná frekvencia 0..55Hz
• Vstupný prúd 10A
• Maximálny výstupný prúd 9A
• Merací rozsah tlaku 0-10Bar
• Umiestnenie vertikálne na stenu
• Stupeň krytia IP65

Frekvenčné meniče majú zabudovanú kompletnú motorovú ochranu ( prepätie, podpätie, výpadok fázy, prúdová špička ). Nie je potrebné robiť žiadny zásah do meniča. Všetko je nakáblované. Prevedenie 1x230V je vybavené zásuvkou a zástrčkou. Tlakový senzor sa dá jednoducho odpojiť a predĺžiť. FM udržuje pomocou zmeny otáčok čerpadla konštantný tlak v systéme a chod čerpadla je tichší. Zabezpečuje taktiež pozvoľný rozbeh a dobeh čerpadla, tzv. mäkký štart. Toto značne šetrí čerpadlo, predlžuje jeho životnosť, zvyšuje komfort prevádzky. Úspora elektrickej energie najmä pri systémoch s celoročnou prevádzkou a štruktúrovaným odberom množstva vody. FM počas prvého spustenia do prevádzky "Autotestu" optimalizuje, nastavuje svoje parametre na vaše čerpadlo. Následne stačí už iba nastaviť požadovaný tlak. Frekvenčné meniče majú zabudovanú funkciu ochrany proti behu na sucho.

MATERIÁLOVÉ PREVEDENIE

• Z mosadze - sacie a výtlačné teleso čerpadla, výtlačný rad armatúr SET6
• Z antikoróznej ocele - plášť čerpadla, spojka hriadeľa, kryt kábla, sacie sito, skrutky a podložky, guľový ventil a manometer armatúr SET6
• Z oteruvzdorných plastov - obežné kolesá, prevádzače, teleso článku, držiak ložiska, tanier spätného ventilu

PROSPEKT ČERPADLA NA STIAHNUTIE.

PRÍKLAD INŠTALÁCIE

Prevádzka ponorného čerpadla s frekvenčným meničom:

​​​
