Domáca vodáreň s frekvenčným meničom AQUA ALADINO FP D015 so 40m káblom

Podrobný popis

Komplet s meničom AQUA ALADINO FP4 D015 - NEREZ s obežnými kolesami z oxidovej keramiky zabezpečuje dlhú životnosť aj v znečistenej vode, čerpadlo je navyše dodávané s kvalitným motorom STAIRS ktorý sa vyznačuje dlhou životnosťou - kompletná domáca vodáreň s kvalitným frekvenčným meničom od značky ELECTROIL - ARCHIMEDE

Pracovný bod  Qopt.= 50l/min pri  H= 76m,

                               Qmax= 80l/min, Hmax= 100m

Využiteľné pre zdroj vody :

• štandardný vrt ( Ø110mm a viac) hĺbka do 40m
• štandardný vrt ( Ø110mm a viac) hĺbka viac ako 40m

Odporúčané účely,  použitie na :

• malá a stredne veľká závlaha
• zásobovanie víkendovej chaty aj s malou závlahou
• domácnosť aj s malou závlahou
• dom, domácnosť aj závlaha
• obecné, priemyselné, firemné využitie , náročná prevádzka

Popis :

Inovatívne  riešenie  komfortnej  a  automatickej prevádzky ponorného čerpadla s reguláciou na  konštantný  tlak. Univerzálne riešenie, ktoré je schopné sa výkonom prispôsobiť potrebám. Navyše  dokáže  indikovať rôzne stavy (aj poruchy) a  tak  uľahčiť  nastavenie  a  prevádzku  zariadenia.

Výhody :

Konštantný tlak Vám zabezpečí lepšie fungovanie spotrebičov. Znížením otáčok elektromotora pri nižšom odbere vody šetrí elektrickú energiu. Menič vám zabezpečí kompletnú motorovú ochranu proti prepätiu, podpätiu, preťaženiu a prehriatiu, ochráni Vaše čerpadlo pred behom na sucho a tým zabráni poškodeniu elektromotora a hydrauliky = šetrí Vaše peniaze. Frekvenčný menič rozbieha čerpadlo pozvoľna na plné otáčky tzv. mäkký štart a tým šetrí elektromotor a zabraňuje tlakovým rázom. Prevádzkovanie čerpadla na nižších otáčkach pomocou frekvenčného meniča predlžuje životnosť čerpacieho agregátu.

Upozornenie  Hmin.  Čerpadlo nesmie byť prevádzkované na tlaku menšom ako jeho H_min. Univerzálne riešenie – čerpadlo priškrte pomocou guľového ventila na Sete armatúr tak aby ani počas maximálneho prietoku Vám tlak neklesal pod hodnotu 3,5bar.

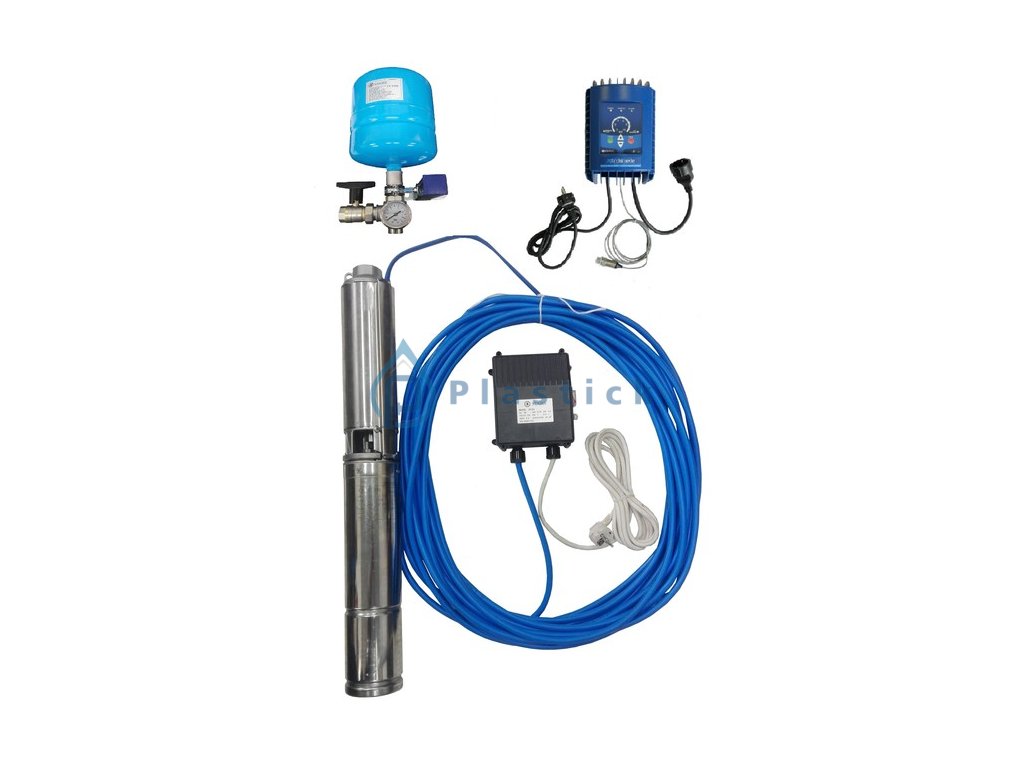

BALENIE OBSAHUJE

• Ponorné čerpadlo 4"  FP4 D015 STAIRS 230V, 1,1kW s voliteľným káblom
• Frekvenčný menič ARCHIMEDE IMMP1.1W 1,1kW 1x230V max.9A pre čerpadlo
• Výtlačný rad armatúr SET6 X 1" s tlakovou nádobou

VLASTNOSTI :

Čerpadlo FP4 D015:

- priemer čerpadla 98 mm

- minimálna výtlačná výška Hmin= 30m

- prevedenie 230V, 50Hz s kondenzátorovou skrinkou

- maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 250g/m3

Čerpadlá FP4 predstavujú novú úroveň v konštrukcii a v technológii výroby komponentov čerpadiel. Mimoriadna kvalita materiálu súčiastok z oxidovej keramiky umožňuje čerpať vodu s vyšším obsahom abrazívnych častíc a umožňuje i krátkodobý beh na sucho. Oxidová keramika má vysokú mechanickú pevnosť, vysokú tvrdosť, dobré klzné vlastnosti a vysokú odolnosť proti korózii a opotrebeniu.

Podpora nerezovej ocele AISI 304 zaručuje vysokú robustnosť a spoľahlivosť výrobku. Dizajn samostatného plávajúceho obežného kolesa zaručuje nízke axiálne zaťaženi motora.

Ponorný motor: STAIRS 4" asynchrónny olejom plnený 4R204

• prevedenie 230V, 50Hz s kondenzátorovou skrinkou
• Tolerancia napätia +10% -10%
• Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča)
• Max. teplota vody: 35^o C
• minimálna rychlosť obtekania vody okolo motora 0,2 m/s
• Axiálne zaťaženie: 2000N

STAIRS 4R motory - ponorné motory, plnené netoxickým, bezfarebným a zdravotne nezávadným olejom, ktorý je bez výraznej chuti, vhodné aj do vrtov na pitnú vodu. Špeciálna konštrukcia statora zabezpečuje vysoký rozbehový moment pri monofázových motoroch. Stator je konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty - plášť motora, hriadeľ, horný kryt a spodné teleso sú vyrobené z nerezovej ocele. Horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je pre jednoduchšiu údržbu spojený s motorom pomocou vodotesného odnímateľného konektoru.

Frekvenčný menič: Archimede IMMP1.1W

• maximálny výkon čerpadla 1,1kW
• napájacie napätie 230V
• výstupné napätie 230V
• frekvencia napájania 50-60Hz
• výstupná frekvencia 0..55Hz
• vstupný prúd 10A
• maximálny výstupný prúd 9A
• merací rozsah tlaku 0-10Bar
• umiestnenie vertikálne na stenu
• stupeň krytia IP65

Frekvenčné meniče majú zabudovanú kompletnú motorovú ochranu ( prepätie, podpätie, výpadok fázy, prúdová špička ). Nie je treba robiť žiadny zásah do meniča. Všetko je nakáblované. Prevedenie 1x230V je vybavené zásuvkou a zástrčkou. Tlakový senzor sa dá jednoducho odpojiť a predĺžiť. FM udržuje pomocou zmeny otáčok čerpadla konštantný tlak v systéme a chod čerpadla je tichší. Zabezpečuje taktiež pozvoľný rozbeh čerpadla, tzv. mäkký štart. Toto značne šetrí čerpadlo, predlžuje jeho životnosť, zvyšuje komfort prevádzky. Úspora elektrickej energie najmä pri systémoch s celoročnou prevádzkou a štruktúrovaným odberom množstva vody. FM počas prvého spustenia "Autotestu" optimalizuje, nastavuje svoje parametre na vaše čerpadlo. Následne stačí už iba nastaviť tlak. Frekvenčné meniče majú zabudovanú funkciu ochrany proti behu na sucho.

Kábel pripojený vodotesným spojom: Ponorný modrý kábel 4G1,5 H07RN-F 450/750V EPDM/NBR

• deklarovaný ponor kábla do 500m
• metre vyznačené na vonkajšej izolácii
• izolácia vodičov: EPDM  guma
• vonkajšia izolácia: NBR guma
• teplotný rozsah -40^oC do +90^oC
• vhodný aj pre pitnú vodu, spĺňa normu RoHS
• spĺňa: IEC 245, DIN VDE 0282 PART810, CEI 20-19 & BD 6007, BS 6899

Naše modré káble k ponorným čerpadlám sú odolné voči olejom, rôznym chemikáliám a ozónu. Sú takisto odolné voči abrazívnym látkam. Jemne splietaný holý flexibilný medený vodič. Izolácie sú vyrobené z EPDM a NBR gumy. Plášť je zhotovený zo syntentickej gumy. Základné farby žíl - čierna, hnedá, modrá (sivá), žlto - zelená.

MATERIÁLOVÉ PREVEDENIE:

- nehrdzavejúca oceľ - plášť, púzdra kolies, hriadeľ, výtlačné hrdlo, sacia mriežka

- technopolymér - obežné kolesá

GRAFICKÉ ZNÁZORNENIE VÝTLAKU A PRIETOKU:

PRÍKLAD INŠTALÁCIE ČERPADLA S FREKVENČNÝM MENIČOM:
