Domáca vodáreň s frekvenčným meničom AQUA ALADINO ST-13/13 s 20m káblom

Podrobný popis

Komplet s meničom AQUA ALADINO ST - 13/13 - kompletná domáca vodáreň s kvalitným frekvenčným meničom od značky ELECTROIL - ARCHIMEDE

Pracovný bod  Qopt.= 50l/min pri  H= 65m,

                                Qmax= 70l/min, Hmax= 92m

Využiteľné pre zdroj vody :

• štandartný vrt ( Ø110mm a viac) hĺbka do 20m
• štandartný vrt ( Ø110mm a viac) hĺbka do 40m

Odporúčané účely,  použitie na :

• malá stredne veľká závlaha
• zásobovanie víkendovej chaty, aj s malou závlahou
• domácnosť aj s malou závlahou

Popis :

Inovatívne  riešenie  komfortnej  a  automatickej prevádzky ponorného čerpadla s reguláciou na  konštantný  tlak. Univerzálne riešenie, ktoré je schopné sa výkonom prispôsobiť potrebám. Navyše  dokáže  indikovať rôzne stavy (aj poruchy) a  tak  uľahčiť  nastavenie  a  prevádzku  zariadenia.

Výhody :

Konštantný tlak Vám zabezpečí lepšie fungovanie spotrebičov. Znížením otáčok elektromotora pri nižšom odbere vody šetrí elektrickú energiu. Menič vám zabezpečí kompletnú motorovú ochranu proti prepätiu, podpätiu, preťaženiu a prehriatiu, ochráni Vaše čerpadlo pred behom na sucho a tým zabráni poškodeniu elektromotora a hydrauliky = šetrí Vaše peniaze. Frekvenčný menič rozbieha čerpadlo pozvoľna na plné otáčky tzv. mäkký štart a tým šetrí elektromotor a zabraňuje tlakovým rázom. Prevádzkovanie čerpadla na nižších otáčkach pomocou frekvenčného meniča predlžuje životnosť čerpacieho agregátu.

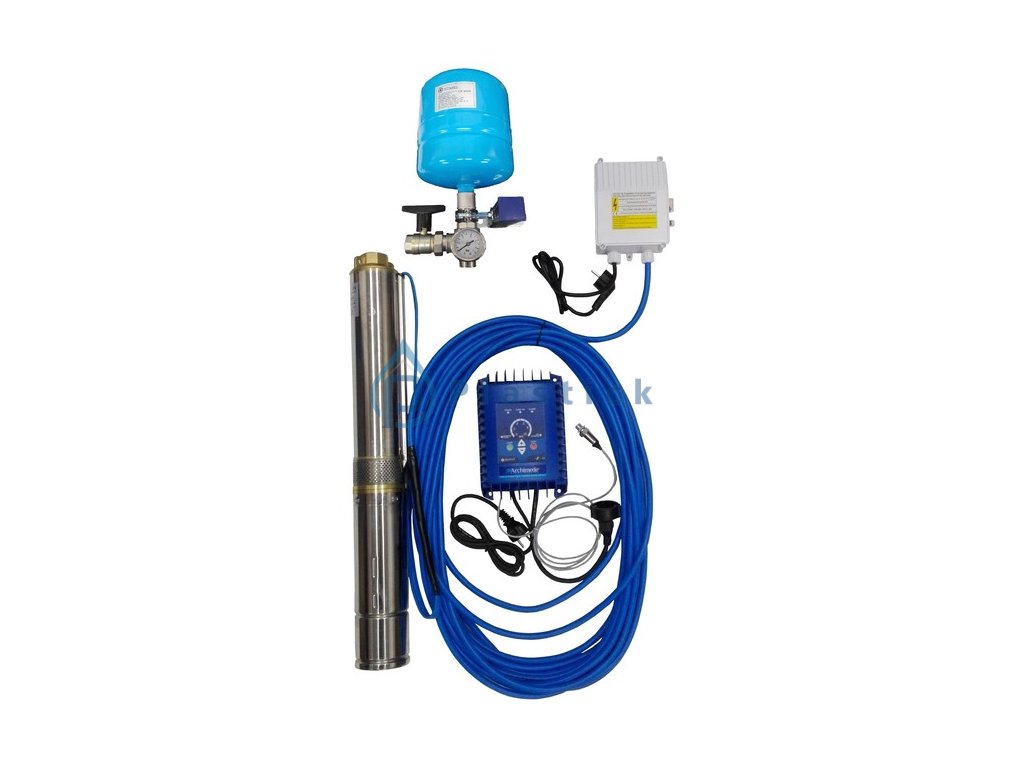

BALENIE OBSAHUJE

• Ponorné čerpadlo 4" ST-13/13 230V; 0,75kW s voliteľným káblom
• Frekvenčný menič ARCHIMEDE IMMP1,1W 1,1kW 1x230V max.9A pre čerpadlo
• Výtlačný rad armatúr SET6 X 1" s tlakovou nádobou

VLASTNOSTI

Čerpadlo: ST-13/13

• priemer čerpadla 98mm
• prostredie pH 6,5-8
• maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 150g/m³
• pracovná poloha vertikálna, horizontálnu konzultovať

Ponorný motor: 4" asynchrónny olejom plnený 4SD

• prevedenie 230V, 50Hz s kondenzátorovou skrinkou
• Tolerancia napätia +10% -10%
• Max. počet štartov za hodinu: 20 (neplatí pri použití frekvenčného meniča)
• Max. teplota vody: 35^o C
• minimálna rychlosť obtekania vody okolo motora 0,2 m/s

Frekvenčný menič: Archimede IMMP1,1W

• maximálny výkon čerpadla 1,1kW
• napájacie napätie 230V
• výstupné napätie 230V
• frekvencia napájania 50-60Hz
• výstupná frekvencia 0..55Hz
• vstupný prúd 10A
• maximálny výstupný prúd 9A
• merací rozsah tlaku 0-10Bar
• umiestnenie vertikálne na stenu
• stupeň krytia IP65

Frekvenčné meniče majú zabudovanú kompletnú motorovú ochranu ( prepätie, podpätie, výpadok fázy, prúdová špička ). Nie je treba robiť žiadny zásah do meniča. Všetko je nakáblované. Prevedenie 1x230V je vybavené zásuvkou a zástrčkou. Tlakový senzor sa dá jednoducho odpojiť a predĺžiť. FM udržuje pomocou zmeny otáčok čerpadla konštantný tlak v systéme a chod čerpadla je tichší. Zabezpečuje taktiež pozvoľný rozbeh čerpadla, tzv. mäkký štart. Toto značne šetrí čerpadlo, predlžuje jeho životnosť, zvyšuje komfort prevádzky. Úspora elektrickej energie najmä pri systémoch s celoročnou prevádzkou a štruktúrovaným odberom množstva vody. FM počas prvého spustenia "Autotestu" optimalizuje, nastavuje svoje parametre na vaše čerpadlo. Následne stačí už iba nastaviť tlak. Frekvenčné meniče majú zabudovanú funkciu ochrany proti behu na sucho.

Kábel pripojený vodotesným spojom: Ponorný modrý kábel 4G1,5 H07RN-F 450/750V EPDM/NBR

• deklarovaný ponor kábla do 500m
• metre vyznačené na vonkajšej izolácii
• izolácia vodičov: EPDM  guma
• vonkajšia izolácia: NBR guma
• teplotný rozsah -40^oC do +90^oC
• vhodný aj pre pitnú vodu, spĺňa normu RoHS
• spĺňa: IEC 245, DIN VDE 0282 PART810, CEI 20-19 & BD 6007, BS 6899

Naše modré káble k ponorným čerpadlám sú odolné voči olejom, rôznym chemikáliám a ozónu. Sú takisto odolné voči abrazívnym látkam. Jemne splietaný holý flexibilný medený vodič. Izolácie sú vyrobené z EPDM a NBR gumy. Plášť je zhotovený zo syntetickej gumy. Základné farby žíl - čierna, hnedá, modrá (sivá), žlto - zelená.

KRIVKA ČERPADLA

PROSPEKT ČERPADIEL ST 13/13.

PRÍKLAD INŠTALÁCIE
