Elektronické obehové čerpadlo MAGI MAX 25-100/180

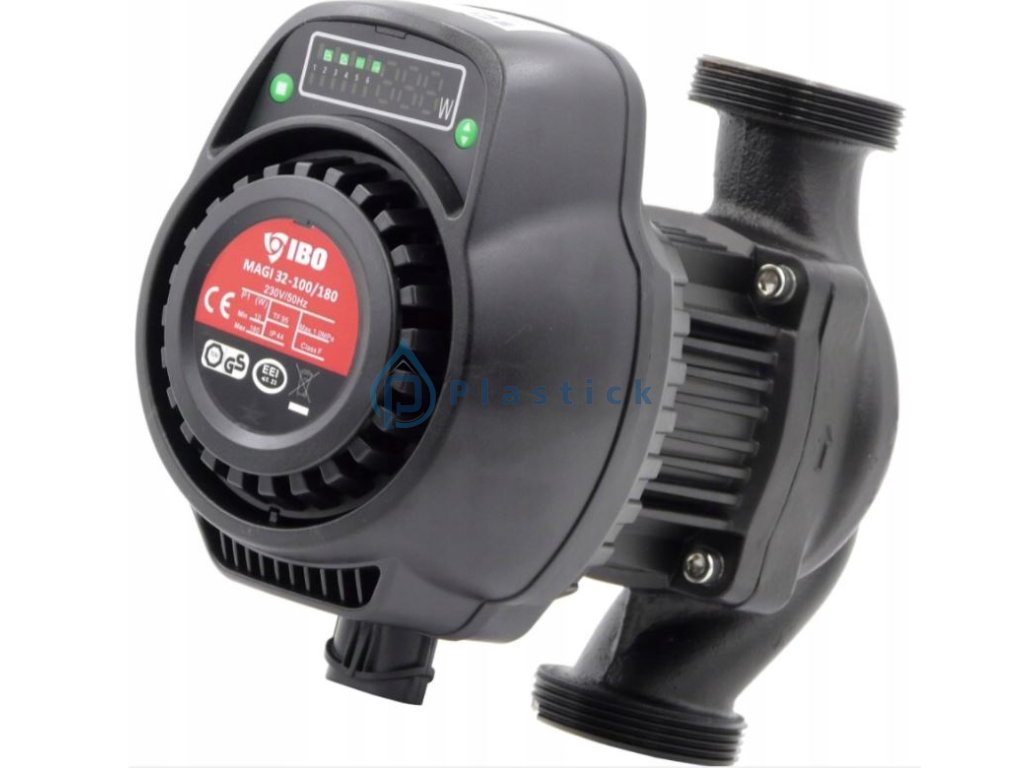

OBEHOVÉ ČERPADLO IBO MAGI MAX 32-100/180

Energeticky účinné elektronické obehové čerpadlá spĺňajúce požiadavky špecifické pre čerpadlá energetickej triedy A.

Pomer energetickej účinnosti čerpadiel série MAGI je: EEI< =0,23

Čerpadlo je vyrobené z odolných konštrukčných materiálov, ktoré zaručujú dlhodobú bezproblémovú prevádzku.

Obehové čerpadlo série MAGI MAX je vybavené motorom s permanentným magnetom a regulátorom diferenčného tlaku , ktoré automaticky a nepretržite prispôsobujú výkon čerpadla aktuálnym potrebám systému. Ovládací panel čerpadla je umiestnený v hornej časti motora, čo uľahčuje užívateľovi ovládanie. Jeho číselník zobrazuje aktuálnu spotrebu elektrickej energie.

Súčasťou čerpadla je

• sada šróbení a tesnení
• adaptér na pripojenie kábla, dĺžka kábla 120cm

Zapojenie:

Obehové čerpadlo série MAGI MAX sa najlepšie hodí pre nasledujúce systémy:

• Vykurovací systém s premenlivým prietokom s konštantnou teplotou
• Systém vykurovania potrubia s premenlivou teplotou
• Vykurovací systém s nočným režimom
• Systém klimatizácie
• Priemyselný obehový systém
• Domáci CO systém a domáci TUV systém.

Čerpadlo má 9 prevádzkových režimov:

• ECO (výrobné nastavenie) - Od najvyššej po najnižšiu krivku proporcionálnej tlakovej charakteristiky

Funkcia ECO automaticky riadi výkon čerpadla v určenom rozsahu. Prispôsobuje výkon čerpadla podľa veľkosti systému, podľa zmeny zaťaženia za určité časové obdobie. V režime ECO je čerpadlo nastavené na režim regulácie proporcionálneho tlaku.

• PP2/PP3/PP4/PP5 - Proporcionálne tlakové krivky

Pracovný bod sa bude pohybovať nahor a nadol na krivke proporcionálneho tlaku v závislosti od potreby prietoku systému, keď dopyt po prietoku klesá, tlak vodného čerpadla klesá, zatiaľ čo potreba energie stúpa, stúpa.

• CP2/CP3/CP4/CP5 - Krivky konštantného tlaku

Pracovný bod čerpadla sa pohybuje dopredu a dozadu na krivke konštantného tlaku podľa potreby systému. Tlak vodného čerpadla zostáva konštantný, nemá nič spoločné s požiadavkou na prietok.

Technické údaje:

• Výkon motora: 10-180 kW
• Napätie: 230V
• Maximálna výška výtlaku: 10m
• Maximálna kapacita: 180 l/min
• Stupeň krytia: IP44
• Trieda izolácie: F
• Maximálna okolitá relatívna vlhkosť: 95%
• Maximálny tlak v systéme CO: 1 MPa
• Akustický tlak pracovného čerpadla: 43 dB(A)
• Prípustná teplota čerpanej kvapaliny: od 2°C do 95°C
• Prípustná teplota okolia: 0°C až 40°C
• Maximálny ohrev povrchu čerpadla: 110°C

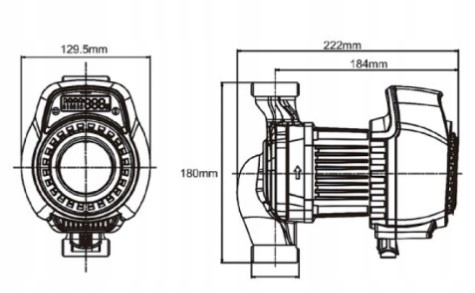

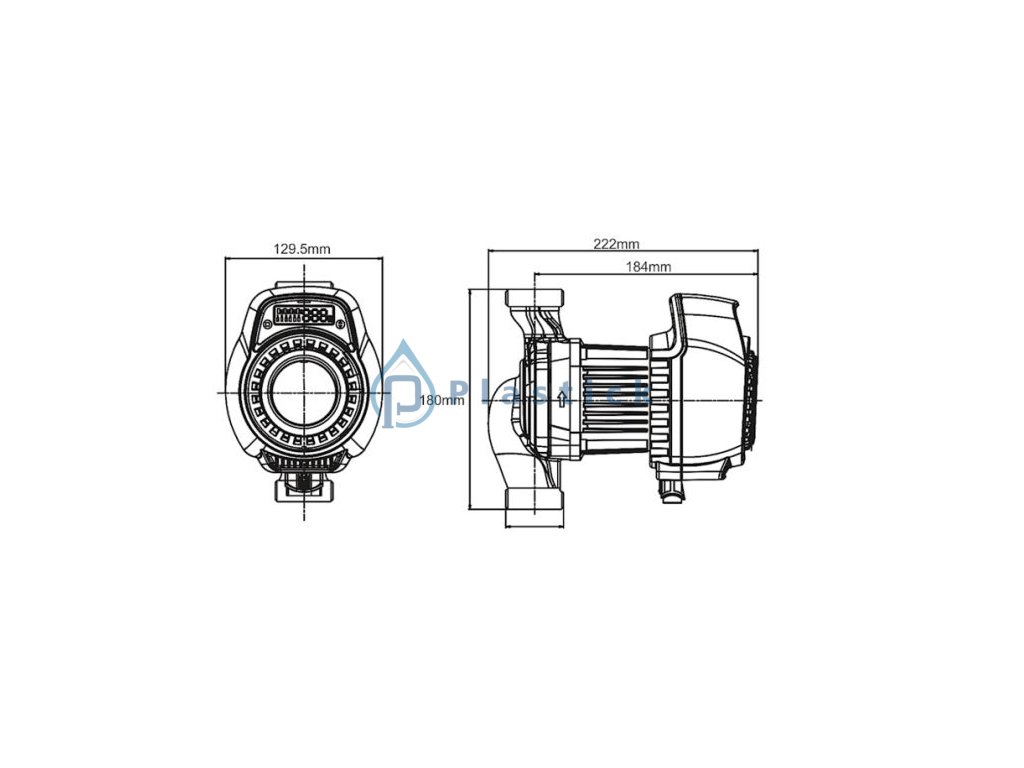

• Rozstup závitov: 180 mm
• Priemer čapov: 1 1/2" x 1"
• Hmotnosť: 4,6 kg
• Zhoda s normou EMC: EN61000-6-1 ; EN61000-6-3

Ovládací panel:

A - pracovné ukazovatele podľa. charakteristiky konštantného tlaku CP

B - ukazovateľ práce podľa. charakteristika proporcionálneho tlaku PP

C - Indikátor funkcie ECO, ktorý automaticky vyberá parametre čerpadla v závislosti od stavu systému CO. (funkcia samoprispôsobenia)

D - indikátor funkcie odvzdušnenia

E - zobrazenie spotreby energie vo Watoch

F - tlačidlo na zmenu prevádzkových režimov

G - indikátory rýchlosti pre zvolený režim CP alebo PP. Od najnižšej CP2, PP2 po najvyššiu CP5, PP5 (indikátory 2,3,4,5) Indikátory nesvietia v režime ECO

H - indikátory minimálnej a maximálnej kapacity čerpadla CP1 a CP6

Balenie obsahuje
