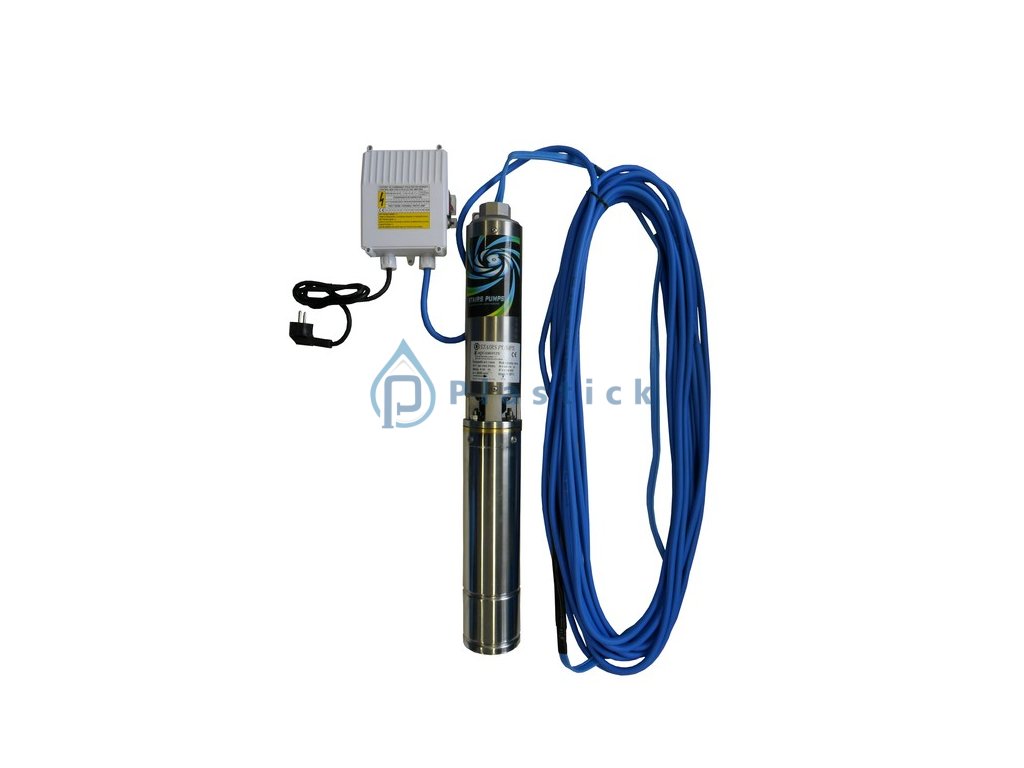

Ponorné čerpadlo 4'' STAIRS ST-1818 230V 1,5kW 4SD motor

Podrobný popis

Pracovná oblasť čerpadla: Q(l/min) = 0-100, H(m) = 120-25

                                           Qopt. = 70, Hopt. = 75

Čerpadlá STAIRS série ST4 sa vyrábajú s použitím vysoko kvalitných materiálov a ich konštrukcia umožňuje dlhoročnú spoľahlivú prevádzku.

Výtlačné a sacie teleso sú vyrobené z nerez ocele. Obežné kolesá sú plávajúceho typu vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku.

VLASTNOSTI

Čerpadlo: 4" ST-1818

• Optimálny pracovný bod čerpadla: výtlak Hopt= 75m pri prietoku Qopt= 70 l/min
• minimálna výtlačná výška H_min: 25m
• priemer čerpadla 98mm
• maximálna teplota čerpanej vody do 35°C
• maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 50g/m³ (180g/m³ krátkodobo)
• pracovná poloha vertikálna, horizontálnu konzultovať

Výtlačné a sacie teleso sú vyrobené z nerez ocele AISI 304, ktorá zabezpečuje špičkovú pevnosť a životnosť. Sacie teleso spĺňa normu NEMA. Obežné kolesá sú plávajúceho typu, vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku čerpadla. Články obežného kolesa, spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú vyrobené z nerez ocele AISI 304. Spätná klapka je osadená vo výtlačnom telese, zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Ložisko je vyrobené z polyacetátu, zabezpečuje odolnosť voči abrazívnemu opotrebeniu a korózii. Plášť čerpadla je zhotovený z hrubostenného nerezového materiálu.

Ponorný motor: 4" asynchrónny olejom plnený 4SD 1,5kW

• Prevedenie 230V, 50Hz s kondenzátorovou skrinkou
• Tolerancia napätia: +10% -10%
• Max. počet štartov za hodinu: 20 (neplatí pri použití frekvenčného meniča)
• Max. teplota vody: 35^o C
• Rýchlosť obtekania vody: 0,2 m/s

MATERIÁLOVÉ PREVEDENIE

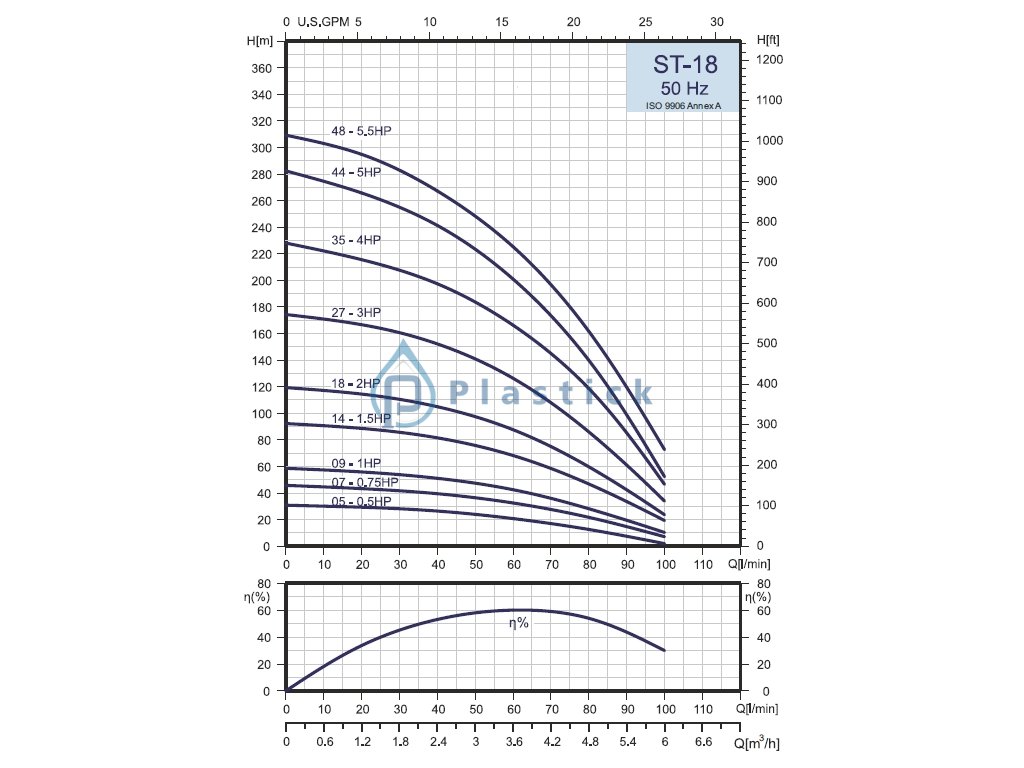

KRIVKA ČERPADLA

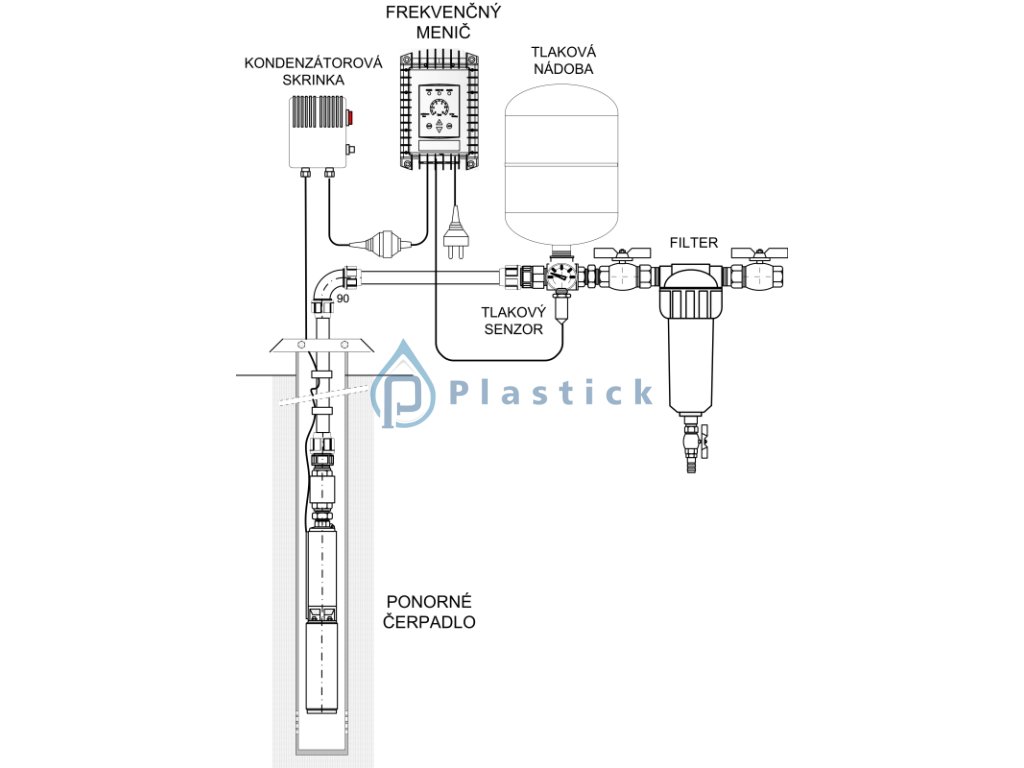

Príklad inštalácie čerpadla s frekvenčným meničom:
