Frekvenčný menič ARCHIMEDE IMTP 1,5W, 3x230V, do 1,5kW

Podrobný popis

Sortiment meničov Electroil zahŕňa širokú škálu produktov navrhnutých pre spätnoväzobnú reguláciu tlaku odstredivých čerpadiel v systémoch v ktorých je dôležité udržovať konštantný tlak a zároveň udržať nízke prevádzkové náklady a zaručiť dlhšiu životnosť všetkých mechanických a elektrických komponentov systému. Prevádzka elektrického motora bude optimalizovaná vďaka meniču frekvencie a tlakovému senzoru, reguláciou otáčok proporcionálne k objemu odoberanej vody zo zdroja. Zároveň menič znižuje záberný prúd pri štarte motora. Vďaka regulácii dôjde k zníženiu spotreby elektrického prúdu motora počas ustáleného chodu na otáčkach nižších ako nominálnych a obmedzeniu prudkých vodných rázov po dosiahnutí nastaveného konštantného tlaku.

Frekvenčné meniče Electroil sú zariadenia s jednoduchým použitím pretože sú vybavené špeciálnym samo-regulačným softvérom, ktorý pomocou tlakového senzora a elektrických veličín motora zmeria a uloží do pamäte parametre, ktoré zodpovedajú každému bodu hydraulickej krivky konkrétneho čerpadla. Vďaka tomuto samo-regulačnému testu (stačí ho spraviť raz pri prvom spustení) sú zaznamenávané elektrické a hydraulické parametre potrebné pre prevádzku čerpadla za všetkých okolností, pre zabezpečenie presného zastavenia čerpadla pri nulovom odbere vody pri všetkých tlakoch regulácie až do maximálneho tlaku čerpadla, ktorý sa nastavuje jednoducho pomocou talčítok + a - aj počas chodu.Týmto je zabezpečená ochrana proti chodu na sucho, prúdová a napäťová ochrana elektrických častí meniča a motora. Inštalácia meniča pre čerpadlá Electroil je veľmi jednoduchá a zaberie iba niekoľko minút a zopár jednoduchých operácii, ktoré je nutné vykonať po zavodnení celého systému:

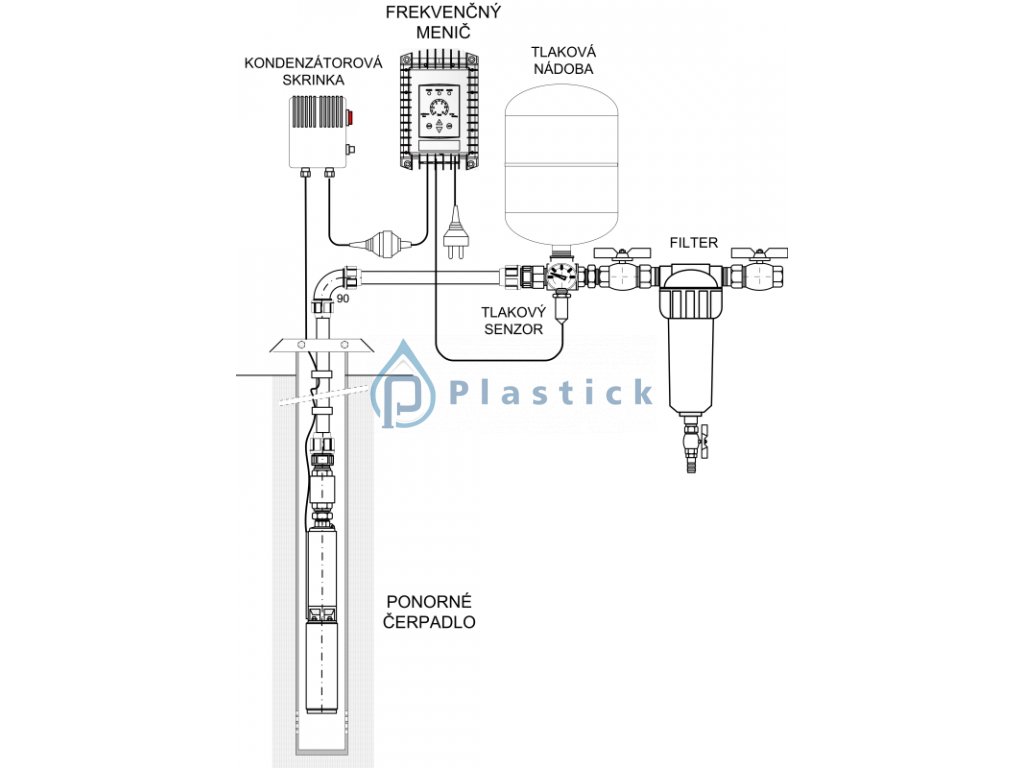

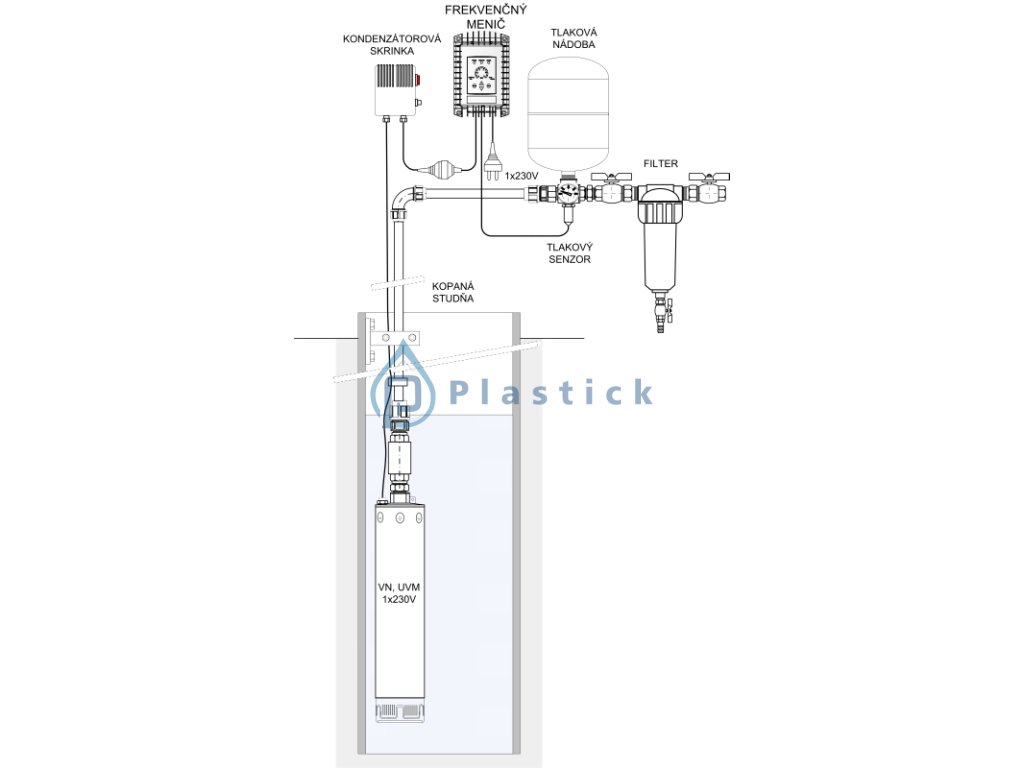

- pripojte tlakový senzor na potrubie na výtlaku čerpadla
- pripojte kábel z elektrickej siete na vstup meniča
- pripojte kábel z motora na výstup meniča
- stlačte Start
- uzavrite ventil na výtlaku čerpadla a počkajte na dokončenie samo-regulačného testu, ktorý trvá do 2 minút
Na modeloch s LCD obrazovkou je po stlačení Start nutné nastaviť niektoré parametre pred spustením, ako nominálny prúd motora a určenie správneho smeru otáčania, pred tým ako sa samo-regulačný test spustí. Pri prvom spustení nie je nutné nastavovať parametre funkcií, tie je možné meniť následne ak je to potrebné, ich nastavovanie je jednoduché pretože sú na obrazovke zobrazené plným písaným textom.

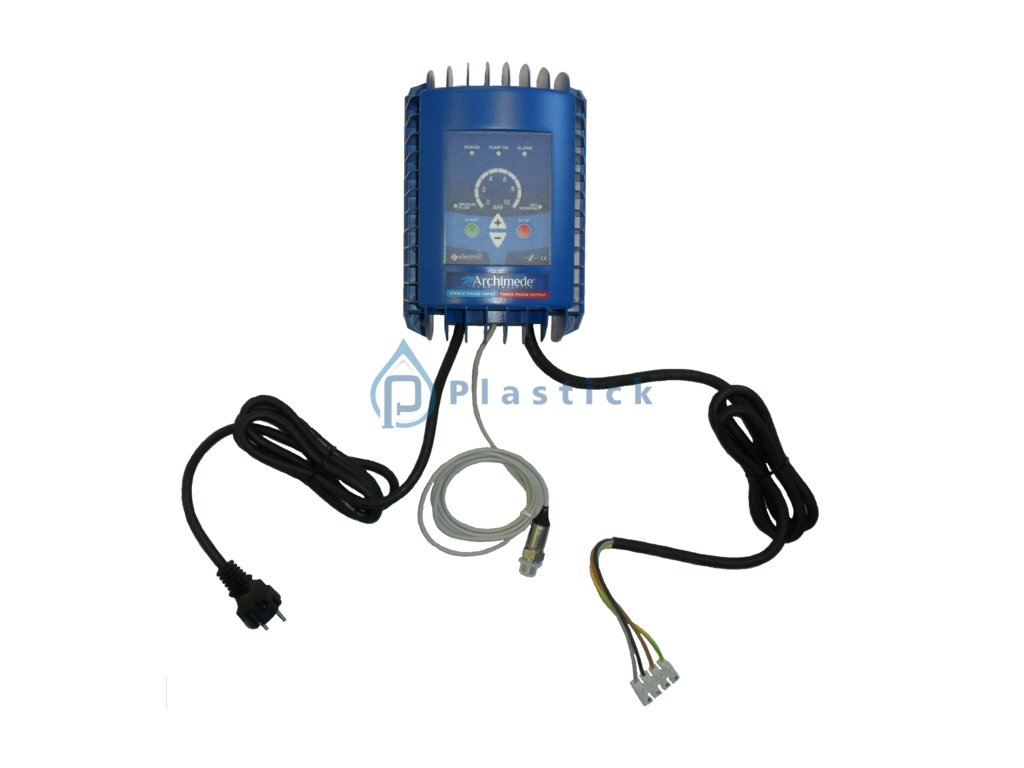

Frekvenčný menič ARCHIMEDE IMTP1.5W 1,5kW 3x230V max.11A pre čerpadlo
Modely určené pre inštaláciu na stenu sú univerzálnejšie, pretože neobmedzujú užívateľa v rohodnutí aké čerpadlo použiť a môžu byť používané so strojmi rôznych konštrukcií. Okrem iného sa tieto modely jednoducho montujú už do existujúcich systémov pozostávajúcich z jedného, alebo viacerých čerpadiel. Obvzlášť meniče typu Archimede IMMP (jednofázový vstup a výstup) sú najjednoduchšie a najšikovnejšie frekvenčné meniče dostupné na trhu pre čerpadlá takýchto výkonov. Boli vyvinuté a navrhnuté pre inštaláciu do nových systémov, ale aj na prerobenie existujúcich systémov, výkonov od 0,37kW do 1,5kW, bez nutnosti výmeny čerpadla, iba pomocou výmeny tlakového/prietokového spínača za tlakový senzor.

FREKVENČNÝ MENIČ

• regulácia na konštantný tlak v systéme
• chráni vaše investicie pred poškodením
• zvyšuje uživateľský komfort
• šetrí energiu

AKO FUNGUJE

Po otvorení kohútiku, alebo spustení závlahy začne klesať tlak v systéme. Riadiaca  jednotka frekvenčného  meniča prostredníctvom snímača tlaku vyhodnotí situáciu a spustí čerpadlo. Otáčky čerpadla sú regulované tak aby bol udržovaný konštantný tlak v systéme aj pri meniacom sa odbere.

VEĽMI JEDNODUCHÁ INŠTALÁCIA A INTUITÍVNE OVLÁDANIE

Pri prvom spustení menič vykoná automatický test parametrov čerpadla (pri ktorom musí byť zavretý ventil na výtlaku) a nastaví tlak regulácie na 3 Bary. Prúd meniča aj ochrana proti chod na sucho je prednastavená. Čerpadlo zastavíme, spustíme, tlak pridáme, uberiame jednoducho a rýchlo, kedykoľvek keď potrebujeme .

KONTROLNÝ PANEL VÁS VŽDY INFORMUJE

• či čerpadlo pracuje, alebo stojí
• či je prítomné napájacie napätie
• ak došlo k poruche, informuje nás, o akú poruchu sa jedná

TECHNICKÉ ÚDAJE
