Frekvenčný menič IQ-E 1,5kW; 1x230V; max.12A pre čerpadlo

Frekvenčný menič IQ-E pomocou regulácie otáčok udržuje konštantný tlak v systéme.

• Je to inteligentný ovládač čerpadla, je ľahko použiteľný a udržuje nastavený tlak vody zmenou rýchlosti otáčok motora čerpadla.
• Model IQ-E má viacero operačných režimov a prispôsobuje sa rôznym elektrickým systémom.

Ochranné funkcie meniča IQ-E

1. Ochrana proti chodu nasucho bez nutnosti inštalácie sond/senzorov do studne
2. Ochrana pred nadprúdom / prepätím / podpätím
3. Ochrana pred skratom
4. Ochrana pred zablokovaním rotora

Ako funguje Frekvenčný menič IQ-E pre čerpadlo:

• Po otvorení kohútika alebo po spustení závlahy začne klesať tlak v systéme.
• Riadiaca  jednotka frekvenčného meniča prostredníctvom snímača tlaku vyhodnotí situáciu a spustí čerpadlo.
• Otáčky čerpadla sú regulované tak, aby bol udržovaný konštantný tlak v systéme aj pri meniacom sa odbere. Aby ste si to vedeli lepšie predstaviť, znamená to, že frekvenčný menič púšťa čerpadlo napríklad pri malom odbere na 17%, pri zvýšení odberu vody napríklad na 57% a pri veľkom odbere na 97%.
• Prúd meniča aj ochrana proti chodu nasucho je prednastavená. Čerpadlo sa podľa potreby pomocou frekvenčného meniča zastaví, spustí, pridá a uberie tlak jednoducho a rýchlo, kedykoľvek je to potrebné.
• Frekvenčný menič IQ-E je vhodný pre všetky systémy, kde sa vyžaduje udržiavanie stáleho tlaku vody v systéme, kontrola a ochrana čerpadiel.

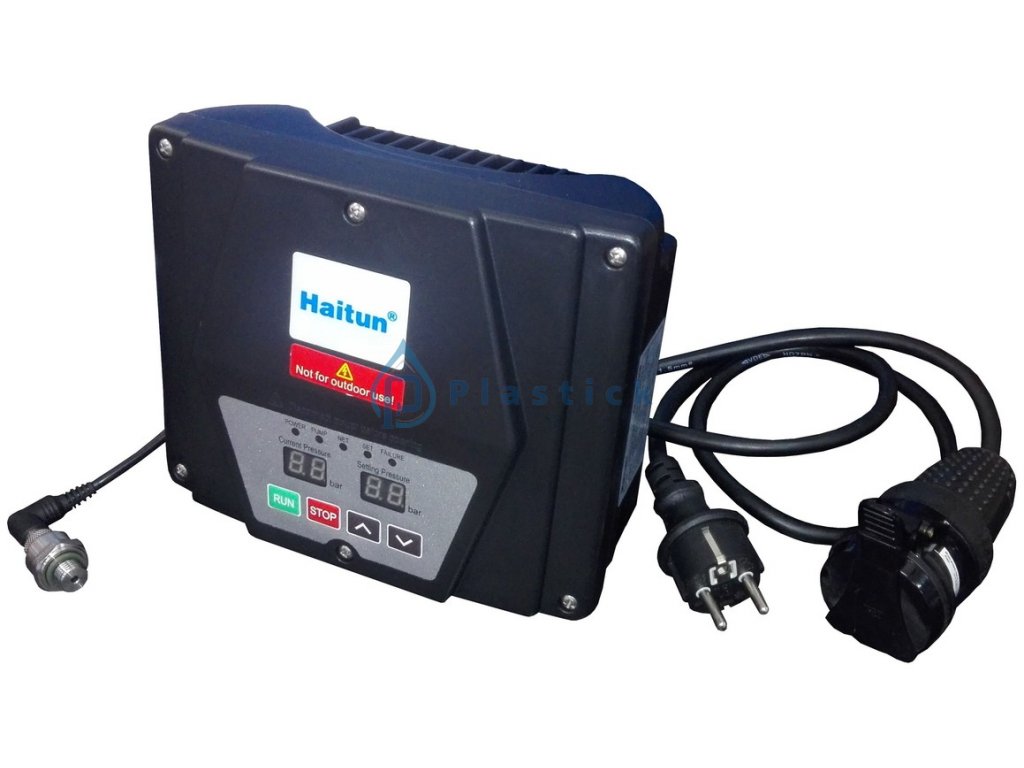

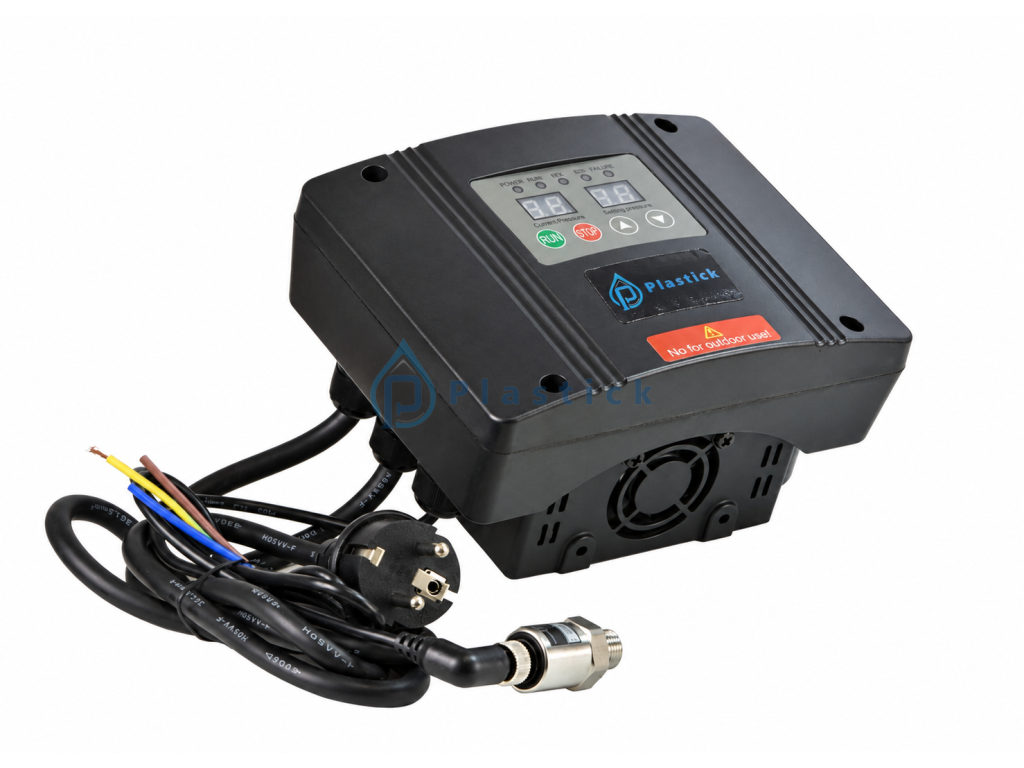

• Súčasťou frekvenčného meniča je zapojený kábel so zásuvkou, zapojené čidlo na snímanie tlaku a napájací kábel

• Rodinné domy, byty, chaty
• poľnohospodárske podniky
• čerpanie vody zo studne
• polievanie skleníkov, záhrad, polí
• priemyselné zariadenia

Odporúčanie:

• Odporúčame nastaviť čas chodu na sucho "P 013" na 10 sekúnd. Predĺži sa tým životnosť čerpadla na maximálnu mieru.

Technické parametre:

• Maximálna povolená spotreba prúdu motora:  230V - 12A
• Vstupné napájanie:  Jednofázové
• Vstupné napätie:  230V
• Povolený rozsah napájacieho napätia:  160V — 260V (230V)
• Frekvencia napájacieho prúdu:  50/60Hz
• Výstupné napätie:  1 ~ AC 230V
• Ovládacie zariadenie:  Čerpadlo
• Rozsah výstupnej frekvencie:  20 ~ 50 / 60Hz
• Senzor tlaku:  24V, 4 ÷ 20mA
• Rozsah tlaku:  0,5 ÷ 9,0 bar
• Vyžaduje sa inštalácia tlakovej nádoby:  Nádrž s objemom nie menším ako 2L
• Rozsah teplôt okolia:  0~+40 C
• Čerpaná kvapalina:  Čistá voda s teplotou 0 až + 100 °C
• Tlak potrebný na samoštartovanie:  O 0,3 bar nižší ako nastavený prevádzkový tlak, nie však nižší ako 0,5 bar
• Elektrická inštalácia:  Účinne uzemnená

• Jednoduché ovládanie, menič je prednastavený na okamžitú prevádzku
• Energetická úspora: Systém zásobovania vodou vybavený frekvenčným meničom umožňuje ušetriť 30 až 60% energie oproti tradičným spôsobom zásobovania vodou.
• Ľahká obsluha: Všetky funkcie sa dajú spustiť a zastaviť stlačením tlačidla, nie je potrebná pomoc odborníkov na programovanie.
• Dlhoročná spoľahlivosť spolupracujúcich čerpadiel: Priemerný točivý moment a trenie hriadeľa čerpadla sa znižuje pri poklese otáčok motora čerpadla, čo zaisťuje oveľa dlhšiu životnosť čerpadla.
• Vstavaná funkcia soft (mäkkého) štartu a zastavenia zariadenia obmedzuje hydraulický ráz. (Efekt hydraulického rázu znamená prudké zvýšenie tlaku pri rýchlom zastavení alebo spustení prietoku kvapaliny.)
• Komplexná ochrana: Systém je vybavený zariadením pre nadprúdovú, prepäťovú, podpäťovú a skratovú ochranu, blokovanie obežných kolies a ochranu proti chodu na sucho bez nutnosti montáže čidiel do vrtu.
• Možnosť spojenia meničov do súpravy až 6 čerpadiel: Súprava sa ovláda z jedného meniča zvoleného ako hlavný a ostatné meniče prispôsobujú prácu podľa požiadaviek systému. Programovanie súpravy je veľmi jednoduché a nevyžaduje spoluprácu s technikom.
• Tichá prevádzka
