Prietoková jednotka DIGI KONTROL PC-58, 230V, do 1,1kW, 1'' s káblami

Podrobný popis

Prietokovú jednotku odporúčame použiť vždy aspoň s 3l tlakovou nádobou. Vyhnete sa tým ďaľším nepríjemnostiam!!!

POUŽITIE A VLASTNOSTI

PC-58 je digitálny ovládač čerpadla. Zapína a vypína čerpadlo na základe prietoku a tlaku. Zariadenie je určené pre automatické ovládanie elektrického čerpadla inštalovaného do vodovodného systému, ktoré:

- má zabudovaný tlakový senzor a neustále zobrazuje aktuálny tlak v systéme na displeji

- má dva pracovné režimy, ktoré sa nastavujú tlačidlami

- zastaví čerpadlo pri nedostatku vody a tak ho chráni pred chodom na sucho

- môže byť inštalované iba vertikálne

INŠTALÁCIA

- tento produkt je určený pre prevádzku s čistou vodou

- tento ovládač musí byť nainštalovaný na čerpadlo, ktoré zodpovedá technickým údajom

- tento ovládač by mal byť nainštalovaný priamo na výtlaku čerpadla v smere prúdenia kvapaliny

- v ovládači nesmú byť cudzie pevné častice pretože spôsobia jeho nefunkčnosť

- maximálne vertikálne prevýšenie medzi ovládacou jednotkou a ventilom (odberným miestom), musí byť menšie ako je nastavený zapínací tlak, aby sa čerpadlo zaplo ak sa tento ventil otvorí

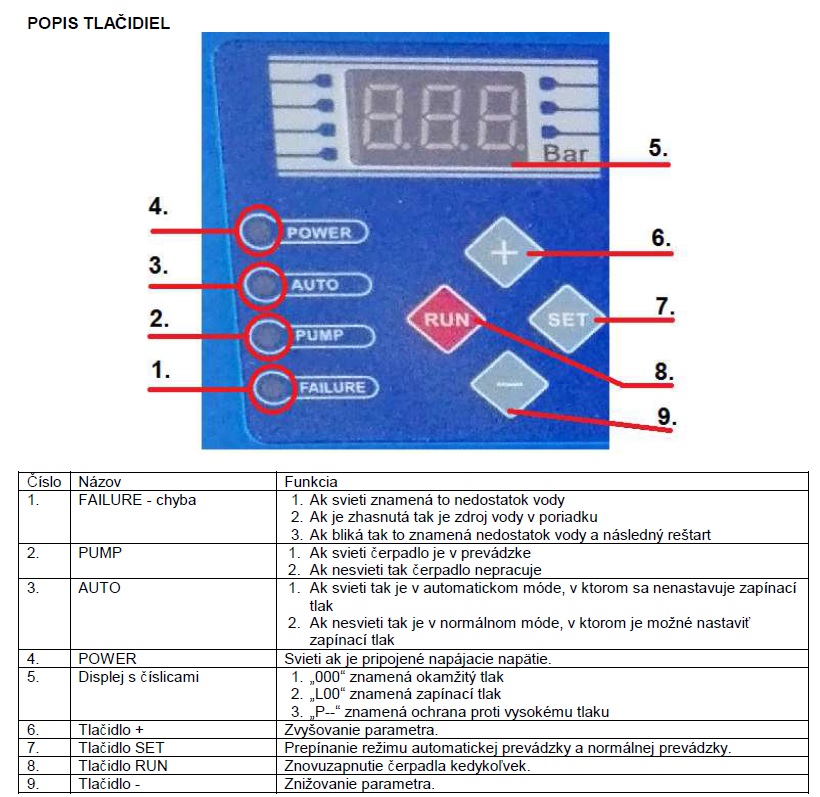

VYSVETLENIE FUNKCIÍ

1. nastavenie pracovného režimu: dlhým stlačením tlačidla SET po dobu 4 sekúnd sa zmení kontrolka AUTO

2. nastavenie zapínacieho tlaku: v automatickom móde nie je nutné nastavovať zapínací tlak, ten je automaticky určený podľa tlaku vody v potrubí. V normálnom móde je možné nastaviť zapínací tlak krátkym stlačením tlačidiel + alebo -. Na displeji sa zobrazí L00 a stlačením + alebo - je možné nastaviť hodnotu zapínacieho tlaku a po stlačení SET alebo 8 sekúnd bez akéhokoľvek zásahu do ovládača, je táto hodnota nastavená

3. súčasným stlačením tlačidiel SET a RUN sa zobrazí na displeji aktuálna hodnota zapínacieho tlaku L00 v obidvoch režimoch prevádzky

4. ovládacia jednotka si pamätá nastavené hodnoty aj po výpadku elektrickej energie

5. ak displej zobrazuje P-- a bliká, tak to znamená, že prebehne reštart do 30 minút

6. ak bliká FAILURE ledka, čerpadlo bežalo na sucho a dôjde k jeho opätovnému zopnutiu po nasledovných časových úsekoch: 1 minúta, 30 minút, 1 hodina a potom každú hodinu

7. čerpadlo môže byť kedykoľvek zapnuté stlačením tlačidla RUN
